Trosolwg Cynnyrch

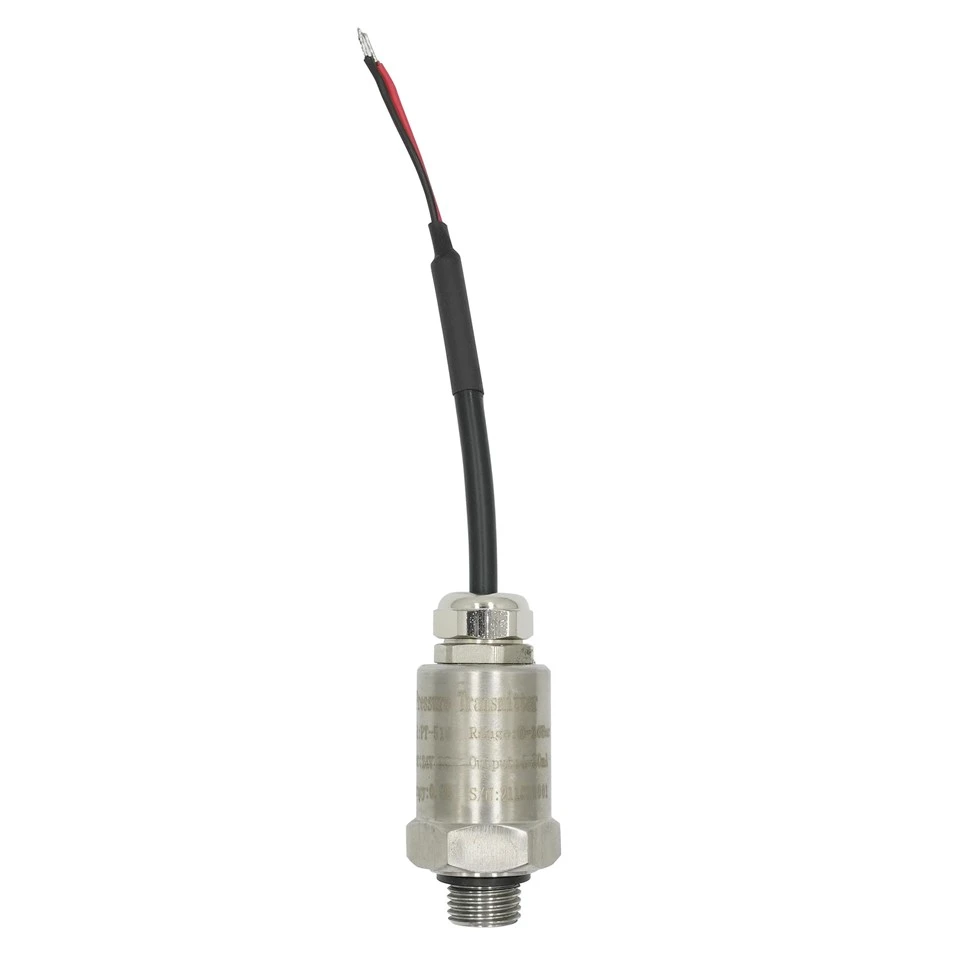

Mae trosglwyddydd pwysau VLF-516 yn gynnyrch wedi'i weldio a'i selio'n llawn a ddatblygwyd gan ein cwmni yn unol ag angen y farchnad, sy'n cael ei gymhwyso'n eang wrth reoli prosesau a mesur offer petrolewm, cemegol, meteleg, hedfan, awyrofod, llongau, meddygol , cerbydau, oergelloedd, cywasgwyr, pympiau dŵr a diwydiannau eraill. Gyda iawndal tymheredd mewn parthau tymheredd llawn, perfformiad trydanol da a sefydlogrwydd hirdymor.
Prif cymeriadau
Heb fodrwy wedi'i selio, gall strwythur wedi'i weldio'n llawn osgoi perygl cudd, megis y gollyngiadau tymheredd uchel ac isel, y gellir eu cymhwyso yn yr amgylchedd difrifol.
Gradd IP yn cyrraedd IP68.
Gyda deunydd dur di-staen 316L llawn, gyda pherfformiad uchel, pob cyflwr solet a gwrth-cyrydu.
Mabwysiadu sglodyn uwch ar gyfer cyflyru signal trosglwyddydd pwysau math o bont integredig iawn, gyda manwl gywirdeb uchel a sefydlogrwydd uchel.
Mae'r math presennol gydag amddiffyniad polaredd gwrthdroi, preformance dibynadwy, yn ddiogel ac yn hawdd ei ddefnyddio.
Gyda iawndal tymheredd mewn parthau tymheredd llawn, perfformiad trydanol da a sefydlogrwydd hirdymor.
Gall cysylltiad proses fod gydag addasu arbennig.
Gyda gwarant blwyddyn.
Paramedrau Technegol:
|
Ystod Mesur |
{{0}kPa…0-10kPa…60MPa |
|
|||
|
Pwysau Gorlwytho |
200 y cant FS (Llai na 10MPa); 150 y cant FS (Mwy na 25MPa) |
||||
|
Math o bwysau |
pwysau mesur, pwysedd absoliwt, pwysedd sêl |
||||
|
Cysylltiad Proses |
Gall G1/4, R1/4 ac eraill fod gydag OEM |
||||
|
Cywirdeb Cynhwysfawr |
±{0}}}.5％FS |
||||
|
Ystod Iawndal Tymheredd |
-10-70 gradd |
||||
|
Sefydlogrwydd Hirdymor |
±0.3 y cant FS/Blwyddyn |
||||
|
Tymheredd Gweithio |
-40-85 gradd |
||||
|
Tymheredd Storio |
-40-125 gradd |
||||
|
Foltedd cyflenwad pŵer (DC) |
11-36V |
11-36 V |
5V |
2.7-5.5V |
|
|
Signal allbwn |
4-20mA |
0-10V |
0-5V |
IIC, SPI |
|
|
Resistance Llwyth |
50 (U-10) Ω【4-20mA】, mwy na 10KΩ【V】 |
||||
|
Cysylltiad Trydanol |
Cebl (gall ddewis terfynell) |
||||
|
Gradd IP |
IP68 |
||||
|
Deunydd |
Diaffram/cragen trosglwyddydd pwysau: dur gwrthstaen 316L; cebl: PVC; cylch diddos cebl: silicon |
||||
|
Addasrwydd Cyfryngau |
Hylifau amrywiol nad ydynt yn gyrydol i ddur di-staen 316L |
||||
|
Dirgryniad |
10gRMS, (20-2000%) Hz |
||||
|
Effaith |
100g, 11ms |
||||
|
Inswleiddiad |
Mwy na 100MΩ @250VDC |
||||
|
Amser ymateb |
Llai nag 1ms (@ 90 y cant FS) |
||||
|
CE ardystiedig |
EMC: IEC61326-1 categori B Imiwnedd Rhyddhau Electrostatig: IEC61000-4-2 Imiwnedd Maes Electromagnetig: IEC61000-4-3 Imiwnedd EFT: IEC61000-4-4 Imiwnedd Ymchwydd: IEC61000-4-5 |
||||
Dimensiwn Amlinellol (Uned mm)
Gall cysylltiad proses fod ag OEM
Cysylltiad Trydanol
|
Signal allbwn |
Dwy-wifren |
Tair-Wiren |
IIC |
SPI |
|
1/coch |
Vin |
Vin |
Vin |
Vin |
|
2/du |
Iout |
Gnd |
Gnd |
Gnd |
|
3/gwyn |
CC |
Allan |
SCL |
CLK |
|
4/melyn |
CC |
CC |
SDA |
MISO |
|
5/glas |
CC |
CC |
CC |
MOSI |
